БИС тактового генератора КР580ГФ24

Микросхема КР580ГФ24-генератор тактовых сигналов фаз Ф1 и Ф2 предазначен для синхронизации работы микропроцессорной системы.

Генератор формирует 2 фазы - Ф1 и Ф2 с импульсами положительной полярности,сдвинутыми во времени,амплитудой 12 В и частотой 0,5 - 3,0 МГц. Кроме того, генератор выдает тактовые сигналы опорной частоты с амплитудой напряжения уровня ТТЛ , стробирующий сигнал состояния STB . Генератор синхронизирует сигналы RDYIN и RESIN с фазой Ф2.

Генератор тактовых сигналов состоит из генератора опорной частоты, счетчика-делителя на 9, формирователя фаз Ф1 и Ф2 и логических схем. Для стабилизации тактовых сигналов опорной частоты ко входам XTAL1 и ХТАL2 генератора подключается кварцевый резонатор, частота которого должна быть в 9 раз больше частоты выходных сигналов Ф1 и Ф2. Если частота кварцевого резонатора больше 10 МГц, то последовательно с ним необходимо включить конденсатор емкостью 3 - 10 нФ.  Контур стабилизирует тактовые сигналы опорной частоты.

Стробирующий сигнал состояния STB формируется при наличии на входе SYNС напряжения высокого уровня, поступающего с выхода микропроцессора KP580ВM80A в начале каждого машинного цикла. Сигнал STB используют для занесения информации состояния микропроцессора в микросхему КР580ВК38 для формирования ими управляющих сигналов.

Для согласования работы микропроцессора КР580ВМ80А с другими устройствами сигнал RDYIN синхронизируется по фазе Ф1 на выходе RЕАDY генератора.

При поступлении входного сигнала микросхема КР580ГФ24 с помощью триггера Шмидта и триггера Т1 вырабатывает сигнал RESET, синхронизированный с тактовым сигналом Ф2.По сигналу RESET осуществляется установка в исходное состояние различных устройств микропроцессорной системы. Наличие в микросхеме триггера Шмидта позволяет подавать на вход сигнал с пологим фронтом. С помощью триггера Т2 осуществляется стробирование входного сигнала RDYIN "Готовность" тактовым сигналом Ф2.

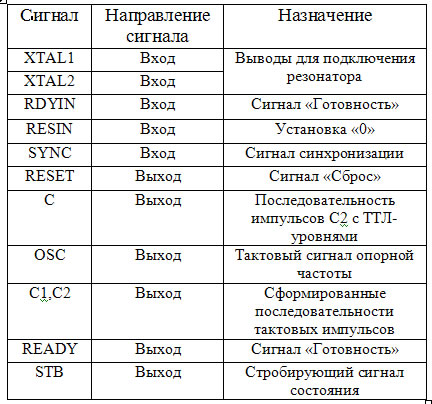

Таблица 1- Назначение выводов тактового генератора КР580ГФ24
